n821换屏教程分享 夏新大V手机N821换触摸屏图文详解

时间:2014-02-06 10:23来源:www.dedecms8.com/shouji/ 作者:织梦吧 点击:
今天分享一篇n821换屏教程,亲测,去年买的夏新大V手机N821被女儿摔坏了,直接丢弃夏新大V手机N821可惜了,所以就尝试夏新大V手机N821换屏。下面是夏新大V手机N821换触摸屏图文详解: 下图是我的夏新大v手机n821换屏幕之前,屏幕摔坏了: 接下来是夏新大V手


今天分享一篇n821换屏教程,亲测,去年买的夏新大V手机N821被女儿摔坏了,直接丢弃夏新大V手机N821可惜了,所以就尝试夏新大V手机N821换屏。下面是夏新大V手机N821换触摸屏图文详解:

下图是我的夏新大v手机n821换屏幕之前,屏幕摔坏了:

夏新大V手机N821换触摸屏教程

接下来是夏新大V手机N821换触摸屏用到的工具:

1、螺丝刀一套。

2、全新屏幕一个,我在本地买的,花了56元。

换大V屏幕整个下来就用一个螺丝刀,卸了六颗螺丝钉.

夏新大V手机N821换触摸屏教程

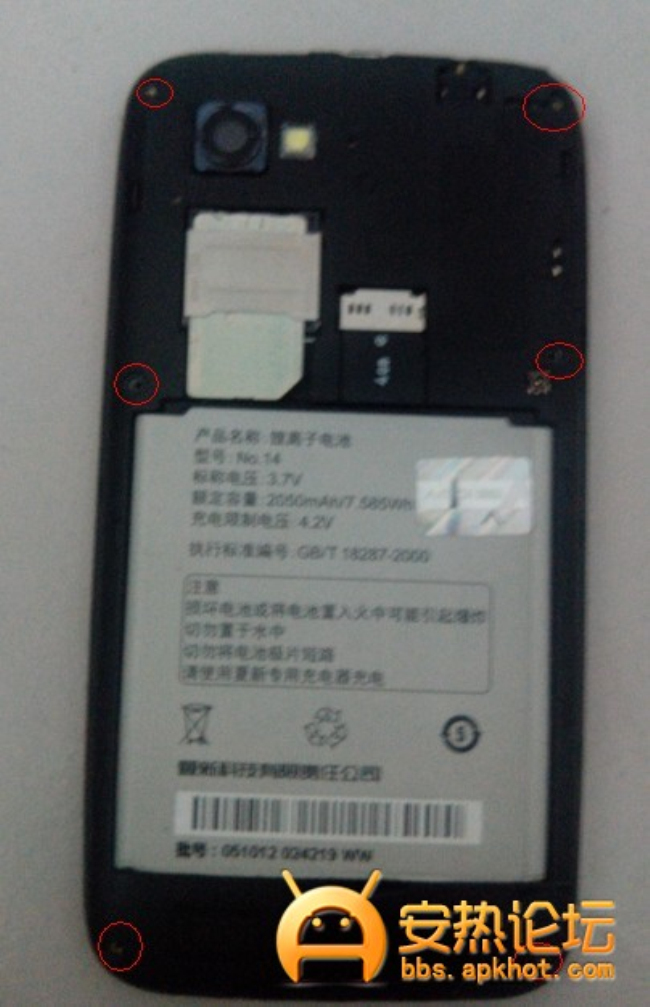

卸下电池和内存卡手机卡,把质保的标签狠心的撕掉了,,,先卸掉螺丝钉,如图所示的位置



夏新大V手机N821换触摸屏教程

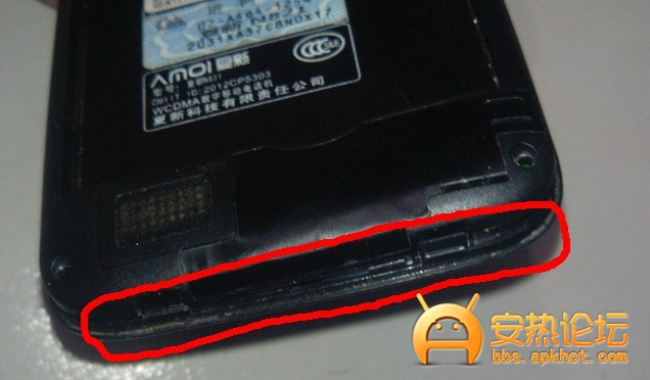

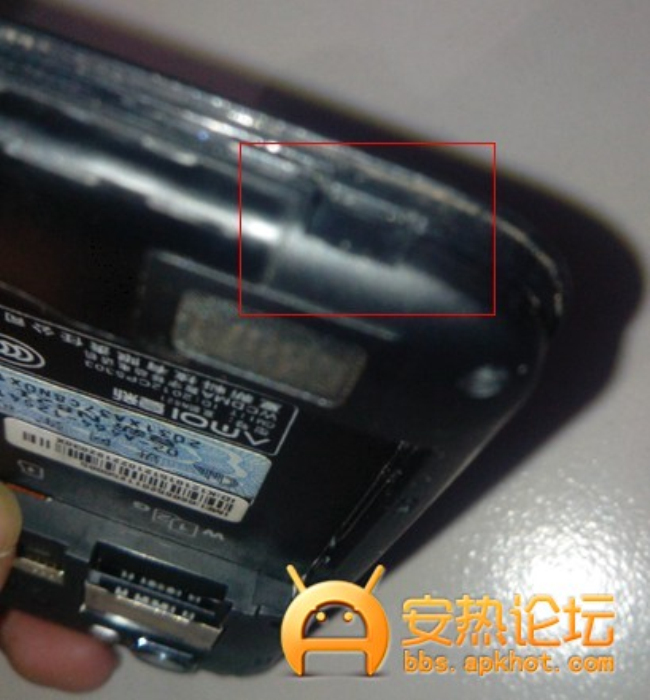

然后从底部,用指甲抠进去,先把底部的两边都打开,如图



夏新大V手机N821换触摸屏教程
夏新大V手机N821换触摸屏教程

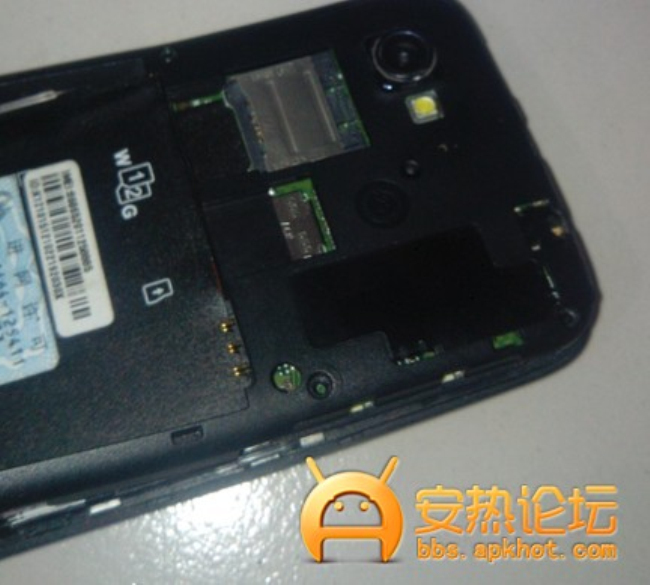

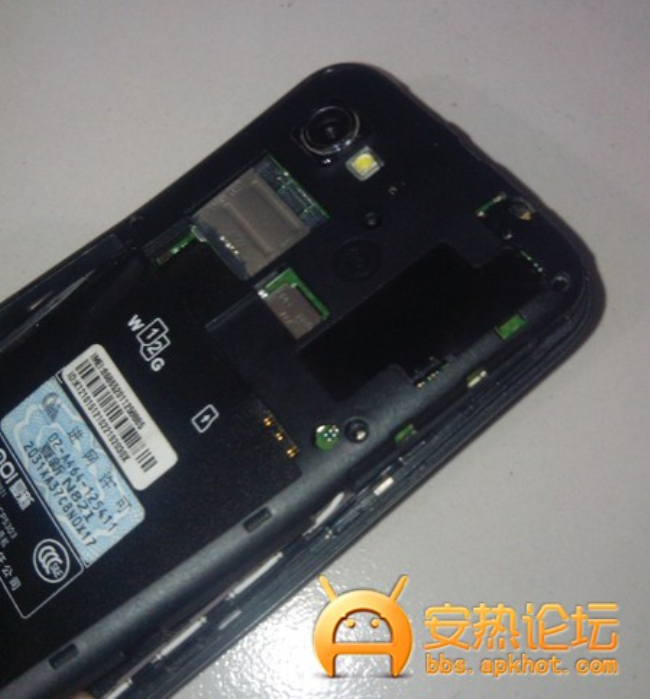

然后从音量键的侧边用指甲从下往上划(我用的是指甲,,其实只要能打开用什么都无所谓了。)就是从底部沿着音量键侧边从下往上划到顶部,然后顺着感觉带着后盖往划开的口的方向的上方轻轻移动一下,黑色的后壳就掉了。如图

夏新大V手机N821换触摸屏教程
夏新大V手机N821换触摸屏教程
夏新大V手机N821换触摸屏教程

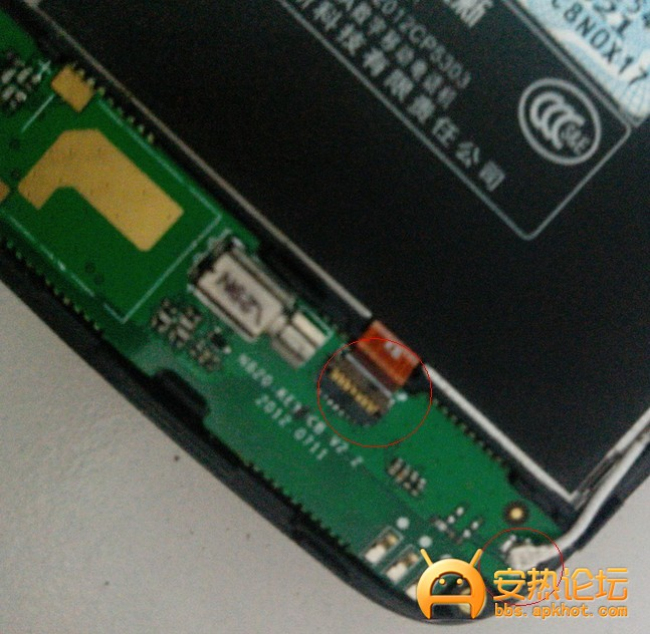

然后上边是电路板什么的,CPU了,摄像头了什么的。下边也有个小的电路板,圈住的地方左边可能就是震动器的地方。。可能。。。

夏新大V手机N821换触摸屏教程

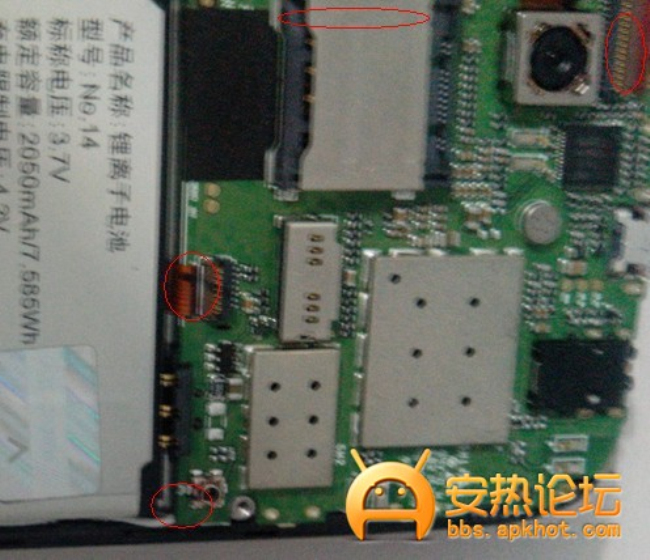

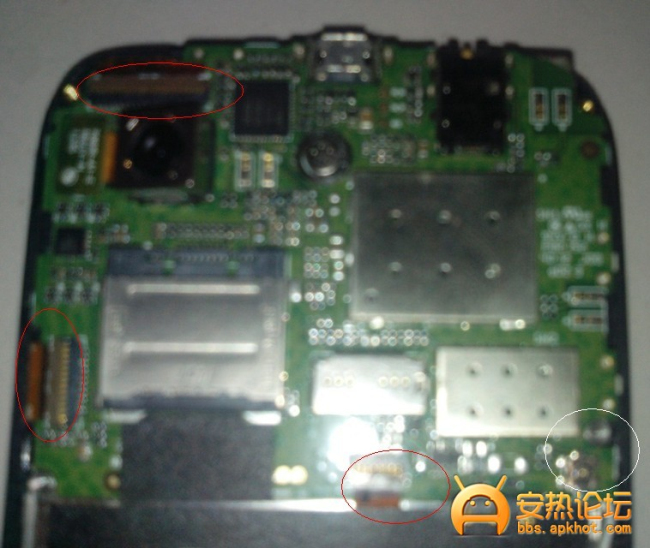

注意画圈的地方是需要掰开的,然后把芯片的接头从里面分离出来以便取下上边的电路板(这里只用换触摸屏,不用取下边的电路板) 上边以后三个需要掰开,如图,一个需要里边分离,我用白圈标明了:

夏新大V手机N821换触摸屏教程
夏新大V手机N821换触摸屏教程
夏新大V手机N821换触摸屏教程

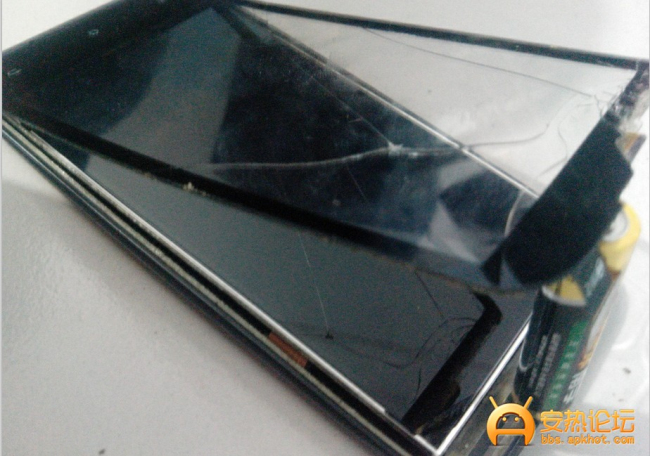

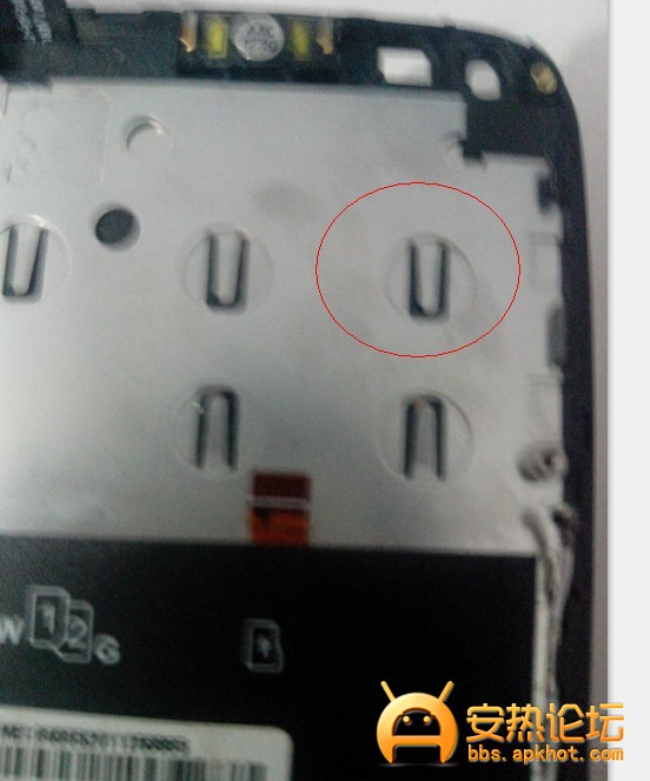

等上边的电路板取下以后,我按照图中的位置捣下去,注意慢点,因为这个地方显示屏也在。捣的时候注意取掉最上方的接头,别让卡在通口那里。然后彻底摘下外触摸屏。



夏新大V手机N821换触摸屏教程
夏新大V手机N821换触摸屏教程

把新买的触摸屏标签撕掉。先让芯片顺着口进去,然后贴合,不用胶水,按压紧了就可以了。

夏新大V手机N821换触摸屏教程

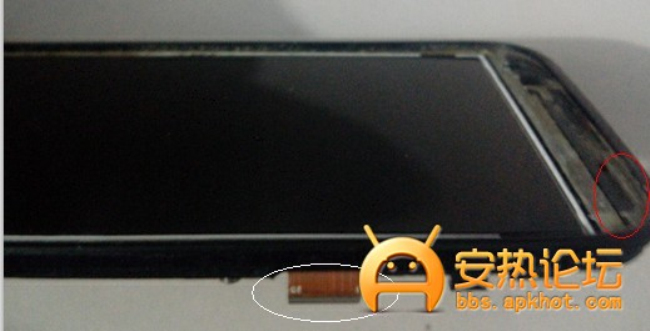

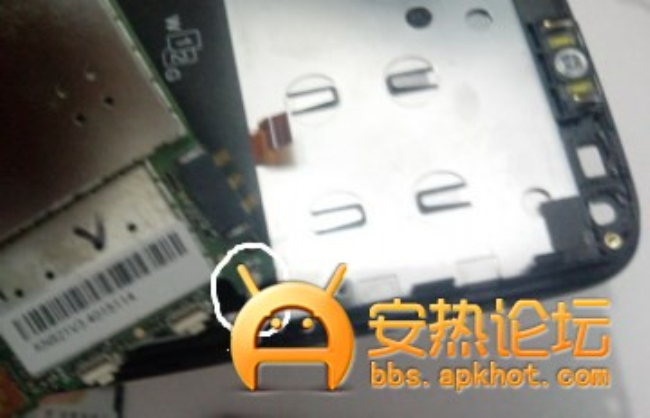

这里补充一点,看到白圈了没,这个是显示屏的接口,也就是说同理也可以换显示屏的。

夏新大V手机N821换触摸屏教程

然后把电路板从左边先放入手机贴合,右边再连接下面的白口。按压右边完全进入手机。然后显示屏和触摸板等三个接口全塞进去,闭合上三个按压的开关。

夏新大V手机N821换触摸屏教程
夏新大V手机N821换触摸屏教程
夏新大V手机N821换触摸屏教程

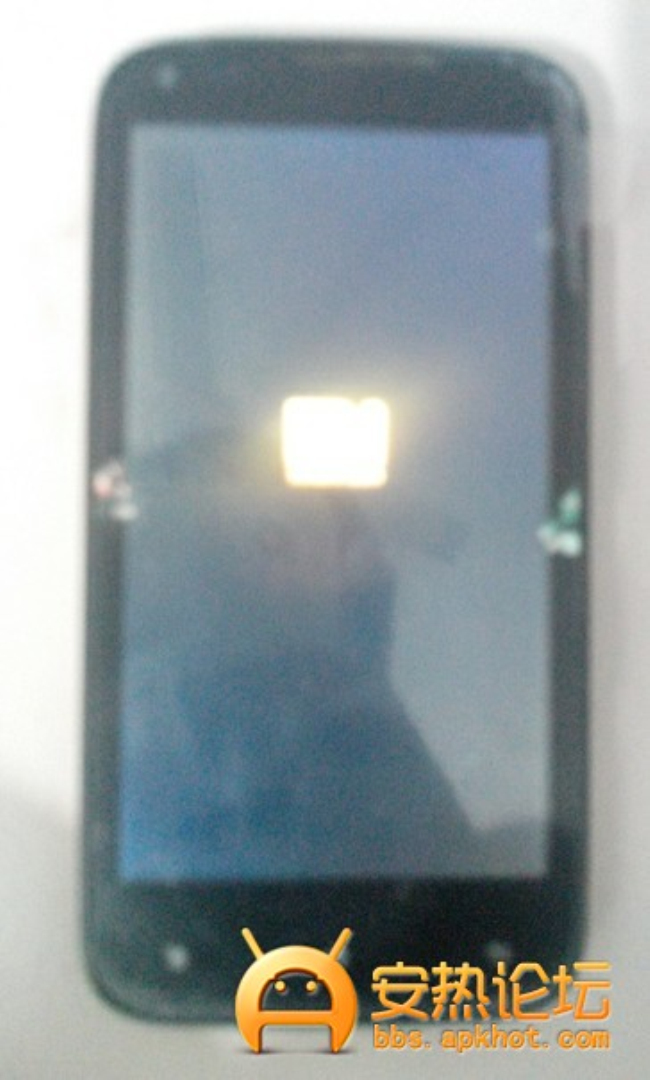

(这个时候我装上电池去开机了,完全搞定,就是触摸没反映,一开始以为没装好,又卸开了,后来想明白了,是手机外壳没完全闭合,下边的电路板没有连接上边的电路板的原因。。。手机装好以后三个按键就会有反映和震动了。)

夏新大V手机N821换触摸屏教程

装上手机外壳,我记得应该是先从上往下闭合的。拧上螺丝,Ok,搞定了!

夏新大V手机N821换触摸屏教程
